一、施工準備工作

1、測量放線及管孔定位

要點：施工前確保地下部分沒有臨時電纜，或者其他臨時建筑設施，以確保施工安全。管孔的定位、工作面清理驗收、標高。

2、施工前的其他準備工作：

（1）現場技術負責人落實施工圖紙及其它有關技術文件齊備。

（2）項目經理落實施工場地用水、用電和材料堆放地、倉庫及其它臨時設施以滿足正常施工需要。

（3）因鉆井經常性會有豐富地下水，應及時做好排水工作，例如：挖集水坑，污水泵及時排水。排水時與甲方溝通好排水位置。

（4）現場技術員填寫《沃富公司材料申批及備案表》，追蹤落實施工用管材、管件到場時間。材料到場后，經檢驗合格后，由技術員填寫《材料進場報驗申請表》向甲方、監理報檢報驗，并根據現場實際情況調整施工機具、施工力量從而保證正常施工。

（5）技術負責人對施工人員進行相關的技術與施工安全交底，并填寫《技術與安全交底記錄》

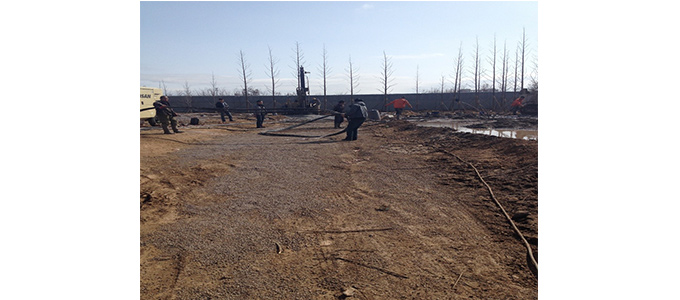

二、機械鉆孔

要求：

1、單孔成孔成孔深度不得低于設計有效深度的90%。低于者按廢孔處理。低于者依不足量進行補孔處理。

2、每個孔位在鉆井過程中操作人員都要在機長帶領下做好地質層狀原始記錄，特別是遇有斷裂帶、破碎帶、水系、溶洞等特殊地質情況下，做好其范圍、深度的統計計算、分析、匯報工作。機長帶頭把特殊地質情況原始記錄（即《青島沃富鉆孔地質情況記錄表》）匯總給鉆井隊長，由鉆井隊長報給技術員和項目經理。

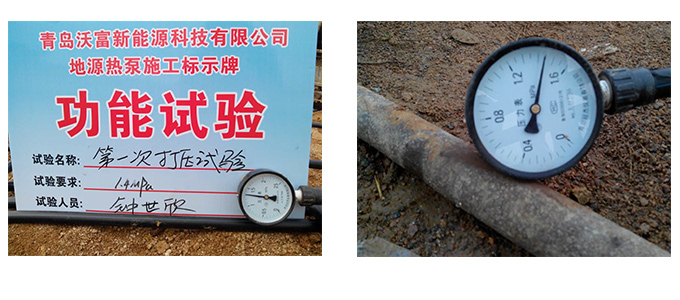

三、第一次水壓試驗

要求：U形管下管之前要進行第一次水壓試驗（根據圖紙要求）。

（1）將試壓管段封堵，緩慢注水，同時將管內空氣排盡。

（2）管道充滿水后，應進行密封檢查。

（3）對管道開始緩慢升壓，升壓至1.6Mpa后，停止加壓，期間如有壓力下降可注水補壓，補壓不得高于1.6 Mpa。

（4）穩壓15min，壓力降不應大于3％，且無泄露現象，并將其密封，防止在下管過程中有泥沙進入管道，造成堵塞。

四、下管

要求：1、垂直PE管埋管采取人工下管的方法。

2、豎直U形管在下管時要充分保證下管深度，不得低于有效深度的90%。出現低于者按照廢孔處理。下管時要求鉆井工人、機長、鉆井隊長（分包負責人）、技術員旁站并及時報驗監理。

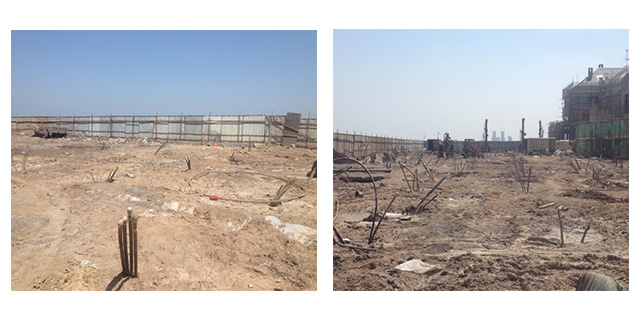

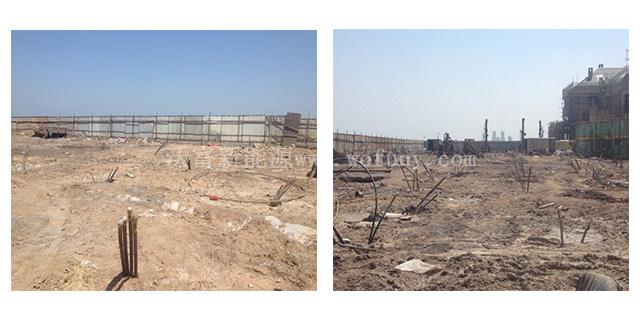

⑶垂直U形管下到位后，應防止U形管上浮，如發現上浮立即采取往井底填沙的措施使其固定，確保下管到位。

⑷ 管卡固定（間距3m～4m），并充分保證注漿管深度，并保證注漿管在井內的深度。

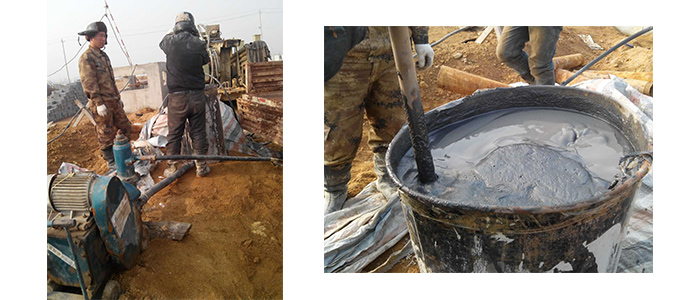

五、灌漿回填，打壓交接

要求：1、回填材料采用原漿結合水泥砂漿的方法進行回填。

⑴回填材料中的原土一般取自鉆孔時取出的泥沙漿，觀察其凝固后如收縮很小時，也可直接用作灌漿材料。

⑵水泥砂漿的配比嚴格按照設計圖紙及施工規范要求。

2、在回填過程中垂直PE管須進行保壓，一旦發現壓力出現異常，立即停止，查明原因并及時進行處理后方可繼續回填。

3、回填過程要求機長、鉆井隊長（分包負責人）和技術員旁站，并做真實有效記錄（即《青島沃富地埋管系統灌漿記錄表》）。同時要求項目經理、部門負責人、公司質檢人員抽查。

4、垂直PE管進行第二次水壓試驗，將試壓管段接通水源，先由一端進水，利用給水管道的水壓力（約0.2～0.4 Mpa）由另一端將水排出，觀察排水是否通暢，有無堵塞現象，水質是否透明。持續沖洗約2min，密封打壓，升壓至0.4Mpa穩壓15min，壓力降不應大于3％，試驗合格后由鉆井隊員交接給水平連管勞務隊，并形成《豎直管打壓交接記錄》，鉆井隊長、勞務隊長及技術員簽字。

5、回填完后將留在地面的管道管口進行密封保護，防止后續施工造成損壞。

6、因孔內原漿不能充分填滿，要求鉆井隊間斷性的向孔內補填原漿，確保回填密實，以保證換熱效果。

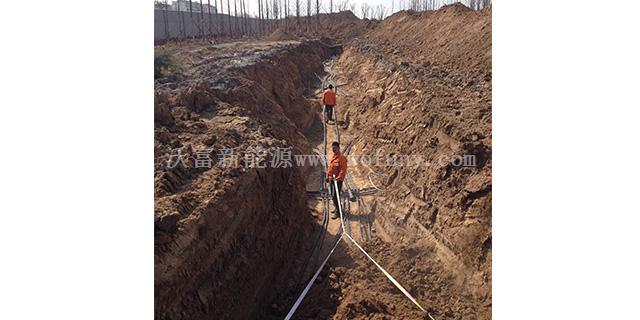

六、水平溝槽開挖及溝槽砂墊層

要求：1、溝槽放線

⑴水平溝槽開挖前，應掌握管道沿線的地上和地下情況和資料：現場地形、地貌、建筑物、各種管線和其他各專業的情況。

⑵坐標及標高數據以建設單位及土建單位提供的建筑物、道路的坐標及標高為準，并以此為室外水平埋管管線的施工基礎。

⑶根據垂直鉆井孔位以及圖紙，并據此確定管路走向，在確定的點上打坐標樁，沿樁用線繩拉直，撒上白灰，即為溝槽邊沿線。

2、溝槽開挖

⑴采取以機械開挖為主，人工挖掘為輔的施工方式。溝槽底部的開挖寬度以圖紙為準。

（2）開挖時注意溝底標高與圖紙要求相符合。

（3）注意支管開挖時要比主管溝低，避免支管高于主管集氣。

3、溝槽墊層

⑴水平地埋管溝槽挖好后，人工將溝槽內的石塊清理干凈，溝底應平整。

⑵管道敷設前溝槽底部平整后應先鋪設100～150mm的細砂或細粘土墊層。

4、溝槽檢驗

⑴溝槽的寬度、深度是否符合設計要求。

⑵溝槽底部是否已完成人工平整
。

⑶溝槽內排水設施是否齊備。

⑷溝槽底部墊層（100～150mm厚細砂墊層）是否已按設計和施工要求鋪設。

（5）溝槽底部保證整體坡度，坡度坡向入戶處。防止倒坡，管道集氣影響換熱效果。

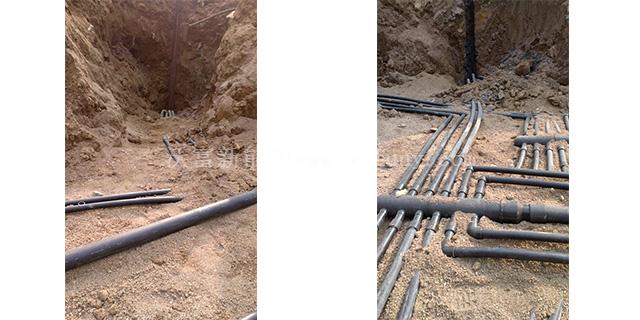

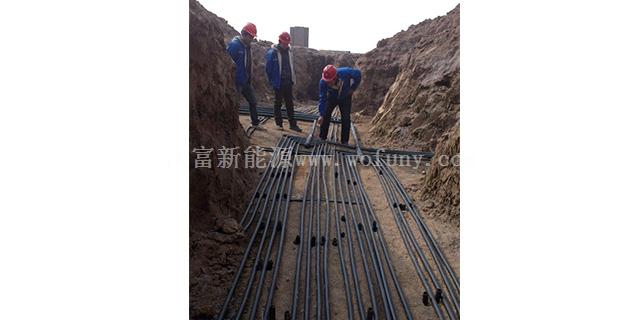

七、水平埋管敷設及與垂直埋管熱熔、電熔連接

要求：1、分清環路，每個孔位在區分供回水環路時，施工隊長（分包現場負責人）、技術員旁站。項目經理對所有孔位供回水環路進行抽檢、部門負責人、公司質檢人員抽檢。

2、控制熱熔縮徑，項目經理對整個項目環路連管熱熔情況做破壞抽檢，并如實在多檢查部位記錄表上簽字認可。

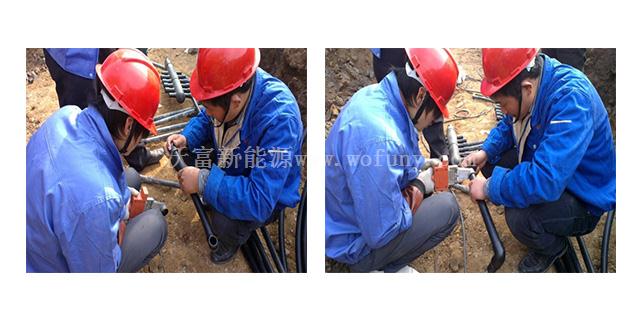

3、電熔應根據電熔管件上標注電熔時間進行電熔，嚴禁提前拔掉電熔頭，根據說明進行操作。

4、電熔前將PE管上的氧化膜刮掉，電熔時確保工作環境清潔。

5、成品保護，項目經理、部門負責人對整個施工現場成品保護，物料堆放區成品保護進行巡檢。

八、各環路集管入戶及第三次水壓試驗

要求：垂直和水平埋管系統裝配完成入戶后，回填前應進行第三次水壓試驗。試驗按以下步驟進行：

1、向系統緩慢注水，同時將系統內空氣排盡。

2、系統充滿水后，對系統開始緩慢升壓。升壓至規定的試驗壓力后，停止加壓。加壓期間如有壓力下降可注水補壓，補壓不得高于試驗壓力。

3、穩定至少30min，穩壓后壓力降不應大于3％，且無泄漏現象。

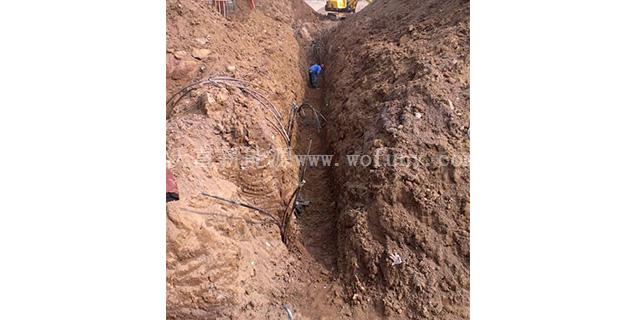

九、水平溝槽回填

要求：1、回填時應先填實管底，再同時回填管道兩側，然后再回填至管頂0.5m處。溝內有積水時，應及時排盡后再回填?；靥顣r應將回填材料推入溝，先使用人工平整細砂，且不得損傷管道。

2、當回填到管頂以上1m后，放置紅色警示帶，機械不得在管道上方行馳。機械回填時應在室外管保壓的情況下進行。

3、水平地埋管溝槽底部至管頂以上0.5m范圍內回填料應細小、松散、均勻，不含石塊及土塊。回填壓實過程應均勻，回填料應與管道接觸緊密，并且不得損傷管道。距離管頂0.5m以上的回填土內允許有少量直徑不大于0.1m的石塊和凍土。

4、豎直管根部應使用人工回填，填土必須塞嚴、搗實，保持與管道緊密接觸。

5、以建筑物做基準點，畫出精確的定位圖，避免后續施工對地埋管系統造成破壞，同時隱蔽驗收前必須留有相關影像資料。
